产品详情:

型号含义

型号	功能
TL-AFDD	只具有故障电弧检测功能，前面□表示电流等级，额定电流≤63A。报警一组干接点输出，485通信接口，上传至系统主机。后面□表示进线方式，1表示下进上出，0表示上进下出。
TL—AFCI	只具有故障电弧检测功能，同时具有1路漏电、1路温度监测报警功能。上面□表示电流等级，额定电流≤63A。报警一组干接点输出，485通信接口，上传至系统主机。后面□表示进线方式，1表示下进上出，0表示上进下出。

TL-AFDD产品主要功能与技术参数

1、精准判断正常电弧和故障电弧，自动发出声光报警信号，并向系统主机发出报警信号；
2、恶性负载识别功能；
3、具有声光报警功能；
4、响应时间：＜0.3s；
5、具有标准RS485接口，向主机发出报警接口。　　　　　　
6、故障电弧探测器一旦检测到故障电弧就会发出声光报警信号，并向监控设备发出报警信号。　　　
7、自我测试功能

名称	主要技术参数	产品实物
额定工作电压(V)	AC220  /50HZ
额定功率（W）	3
额定电流	≤63A
工作温度	-20℃~+60℃
存储温度	-10℃~+50℃
安装方式	35mm导轨安装
故障电弧发生率	1秒内，14个以上半周期
外壳防护等级	IP30
进线方式	上进下出或下进上出

（组合式）TL-AFCI产品主要功能与技术参数

1、精准判断正常电弧和故障电弧，自动发出声光报警信号，并向系统主机发出报警信号；
2、恶性负载识别功能；
3、具有声光报警功能；
4、响应时间：＜0.3s；
5、具有标准RS485接口，向主机发出报警接口。　　　　　　
6、故障电弧探测器一旦检测到故障电弧就会发出声光报警信号，并向监控设备发出报警信号。　　　
7、自我测试功能
8、监测1路漏电报警电流（30-1000mA）
9、监测1路温度报警值（55-150℃）

10、故障电弧负载电流：≤63A

名称	主要技术参数	产品实物
额定工作电压(V)	AC220  /50HZ
额定功率（W）	3
额定电流	≤63A
漏电超限报警	30-1000mA
温度超限报警	55-150℃
工作温度	-20℃~+60℃
存储温度	-10℃~+50℃
安装方式	35mm导轨安装
故障电弧发生率	1秒内，14个以上半周期
外壳防护等级	IP30
进线方式	上进下出或下进上出

产品应用场所

广泛应用于学校、综合体、酒店、集贸市场、国家重点消防单位、智能化小区，石油、化工、洒吧等民用建筑。
产品执行标准：《故障电弧探测器》GB14287.4-2014

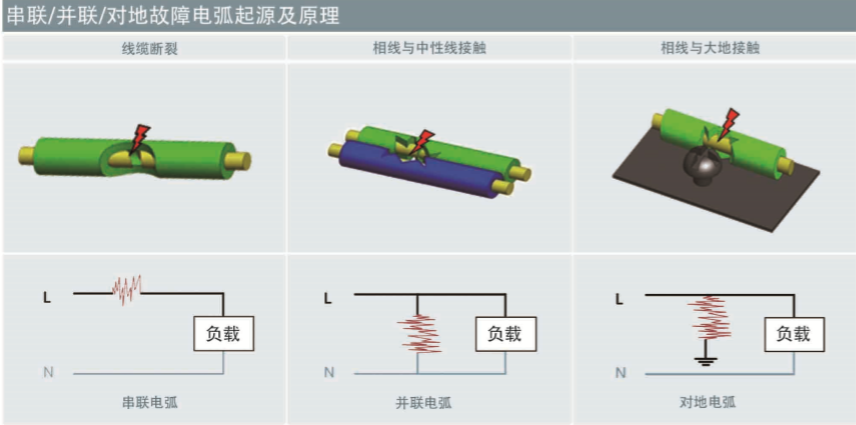

电弧发生原理图

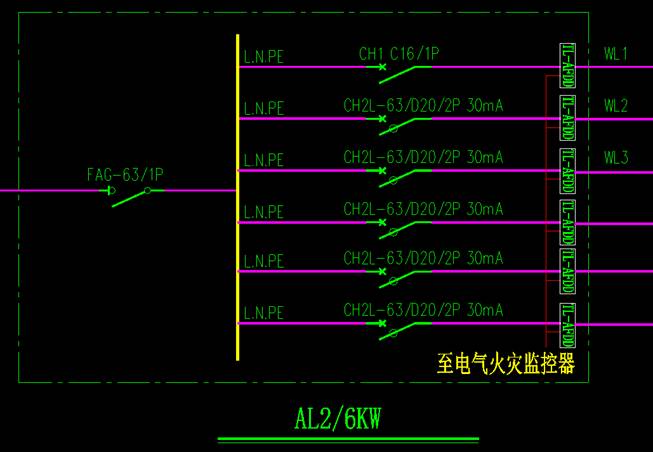

设计应用案例
