主要功能与技术参数
1、显示监控功能
1.1实时监测常开、常闭防火门开、关、故障状态;
1.2显示与其连接防火门电磁释放器、电动闭门器、门磁开关连接线状态;
1.3显示当前防火地址状态;
2、远程联动/手动操作控制功能
2.1手动控制功能:手动控制常开式防火门自动关门,并反馈当前状态信息;
2.2火警联动控制功能:接收来自火灾报警控制器或消防联动控制器发出的火灾报警信号,常开式防火门自动关门,并反馈当前状态信息;
3、故障报警
3.1监控器主电源断电或欠压;
3.2监控模块与电动闭门器、电磁释放器、门磁开关之间连接线断路、短路;
3.3监控器与其备用电源连接线断路、短路故障;
3.4防火门关闭故障;
3.5故障报警相应时间:≤100s;
3.6故障报警声信号:手动消除,当再次有报警信号输入时,能再次启动;
3.7故障报警光信号;
3.8信号反馈指示;
3.9系统故障指示;
4、存储记录与查询功能
4.1存储记录所有防火门的开、闭、关门故障状态信息;
4.2记录容量为10万条;
4.3报警与故障信息分开显示与查询功能;
5、附加功能
※红外感应探测人是否在逃生防火门周围活动,检测到人体红外信号,将传到消防控制中心系统主机,了解人员活动地址信息,方便调度指挥中心准确救援。
※语音提示开门或关门信息。
主要部件功能和技术说明
【防火门监控器】
名称 | 主要技术参数 |
电源 | 主电源:输入AC220V/50Hz;输出DC24V |
通信接口 | RS485总线,CAN总线,二总线,可选配 |
监控通讯容量 | ≤4096 |
总线线材 | 通信总线RVSP2*2.5m㎡ |
功耗 | 3W |
绝缘电阻 | >1000M欧姆 |
工频耐压 | 2KV |
环境温度和湿度 | -15℃~+55℃ 相对湿度≤93% |
报警开关量输出 | 一个无源干接点输出,DC24V/5A |
防护等级 | IP30 |
海拔高度 | ≤3500m(特殊可定制) |
显示方式 | LCD图形显示 |
安装方式 | 壁挂式 |
【区域分机】
设备名称 | 区域分机(中继器) |
型号 | TLXTFJ-2013 |
区域分机 |
主电源:输入AC220V/50Hz;输出DC24V |
通信接口 |
CAN总线,二总线,可选配 |
监控通讯容量 |
常闭式防火门200点以下或常开式防火门64路以下 |
通信传输距离 |
≤3000m |
联动功能 | 可接收消防联动信号,按设置指定区域地址关闭常开式防火门 |
总线线材 |
通信总线RVSP2*2.5m㎡ |
绝缘电阻 |
>1000M欧姆 |
工频耐压 |
2KV |
环境温度和湿度 |
-15℃~+55℃ 相对湿度≤93% |
连接传输方式 | 连接防火门现场控制装置,采集信号后,通过总线传至防火门监控器 |
防护等级 |
IP30 |
海拔高度 |
≤3500m(特殊可定制) |
安装方式 |
壁挂式 |
【防火门现场控制装置】

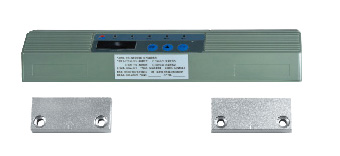

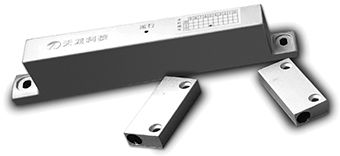

产品名称 | (智能型)防火门现场控制装置 | |||
型号 | TL909-F/C1 | TL909-F/C2 | TL909-F/D1 | TL909-F/D2 |
控制模式 | 单扇常开式防火门 |
双扇常开式防火门 |
单扇常闭式防火门 |
双扇常开闭防火门 |
内置部件 | 1个防火门门磁开关和监控模块 |
2个防火门门磁开关和监控模块 |
1个防火门门磁开关和监控模块 |
2个防火门门磁开关和监控模块 |
工作电压 | DC24V | |||
总线形式 | 二总线RVSP2*2.5m㎡(通信总线) | |||
产品功能 |
采集防火门开启、关闭、故障状态信号,反馈至防火门监控器。接收到消防联动信号,可联动电动闭门器关闭防火门 |
|||
通信接口 |
二总线 |
|||
安装位置 |
防火门门框 |
|||
安装方式 |
固定式 |
|||
工作环境 |
温度-20℃~55℃ 相对湿度≤93% 海拔高度≤3500米 避免灰尘,腐蚀性气体,爆炸性气体,易燃性气体,结露及海水的破坏 |
|||
附加功能 |
1、发生火灾时,红外感应检测各防火门人员出口状态信息,反馈至防火门监控器。 2、防火门处于打开未关闭、故障等,现场发出语音提醒功能。 |

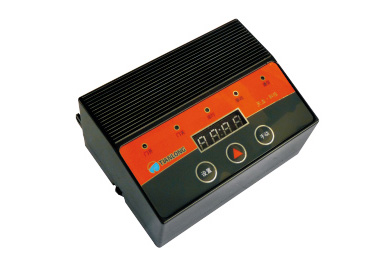

【防火门现场控制装置】
名称 | (标准型)防火门现场控制装置 | |
型号 |
TL909-F/A |
TL909-F/B |
控制模式 | 常开式防火门监控模块 |
常闭式防火门监控模块 |
监控回路 |
单/双门 |
|
LED显示 |
LED数码显示 |
|
电源总线接口 |
DC24V集中供电 |
|
通信接口 |
RS485总线,可选配 |
|
总线线材 |
四总线(电源总线)RVV2*2.5m㎡和RVSP2*2.5m㎡(通信总线) |
|
通信总线距离 |
≤1200m 可定制延长距离 |
|
安装方式 |
壁挂式 |
|
外形尺寸 | 宽110x高80x厚50(mm) | |
机身材质 | 防燃材料 |

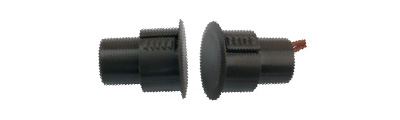

【门磁开关】 嵌入式安装

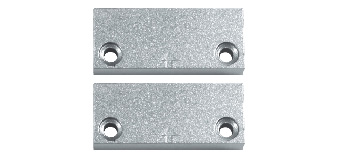

【门磁开关】
设备名称 | 门磁开关(适用于常开或常闭式防火门) |
型号 | TL909-F-M |
功能 | 监测各防火门开启、关闭状态 |
连接方式 | 非线磁控感应 |
工作环境 |
-20℃~+55℃ |
安装方式 | 门框和门上安装 |

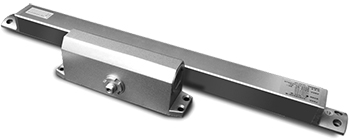

TL909-F-B【电动闭门器】

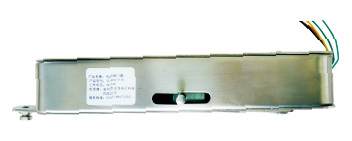

TL909-F-BC1【智能型一体式联动电动闭门器】
设备名称 | 电动闭门器(适用于常开式防火门) | |
型号 |
TL909-F-B |
TL909-F-BC1 |
工作电压 |
DC24V 瞬间工作电流≤80mA |
DC24V 工作电流≤80mA |
功能 | 得电关门 | 失电关门 |
缓冲功能 |
防火门平稳关闭 |
|
使用寿命 |
>10万次 |
|
反馈功能 |
信号反馈 |
|
工作环境 |
-20℃~55℃ |
|
关门方向 |
左右可调 |
|
工作方式 |
联动控制关门 |
|
安装方式 |
背面门框和门上安装 |

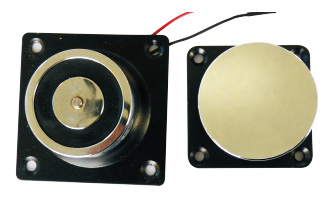

【电磁释放器】
设备名称 |
电磁释放器(适用于常开式防火门) |
型号 | TL909-F-X |
工作电压 |
DC24V 工作电流≤80mA |
产品功能 | 火灾联动时,释放器失电释放防火门 |
工作模式 | 通电常开,断电关门 |
吸力 | ≥600N |
